KC868-A2 — Contrôleur Solaire ESP32

Système embarqué autonome de supervision et de pilotage d'une installation solaire.
Fonctionne sans internet, sans cloud, sans application mobile — tout passe par une interface web hébergée sur l'ESP32.

---

Matériel

Composant	Référence
Contrôleur	Kincony KC868-A2 (ESP32-WROOM-32)
Régulateur solaire	Epever Tracer 4210N (MPPT 40A)
Communication	RS485 Modbus RTU
Interface	RJ45 8P8C côté Epever

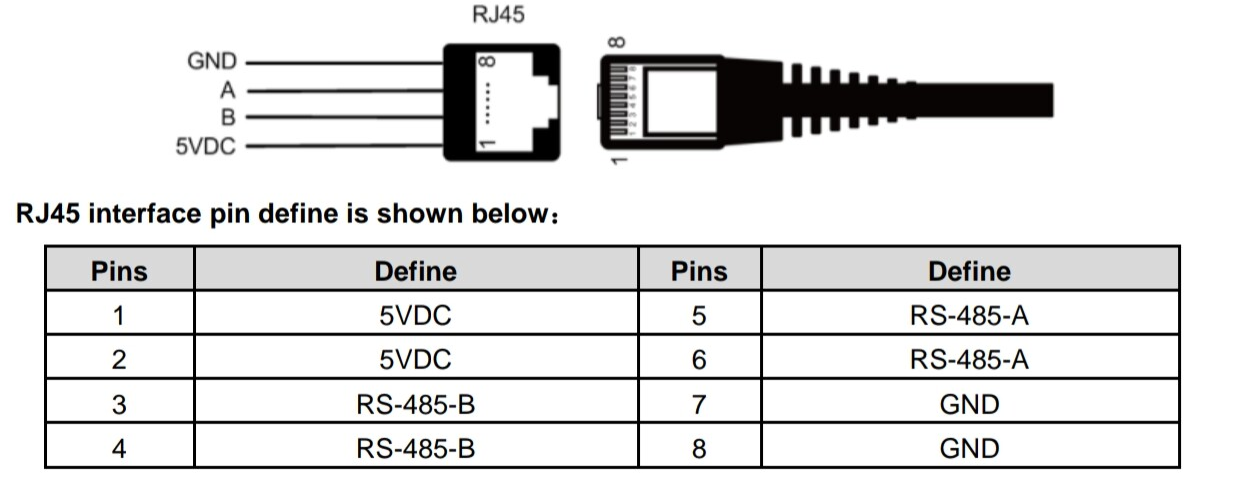

Brochage RS485

Epever RJ45 (vue de face, languette bas)   KC868-A2
  Pin 3 / 4  → RS485-B (D-)              → B−
  Pin 5 / 6  → RS485-A (D+)              → A+
  Pin 7 / 8  → GND                       → GND (optionnel)
  Pin 1 / 2  → +7.5V  ⚠ NE PAS CONNECTER

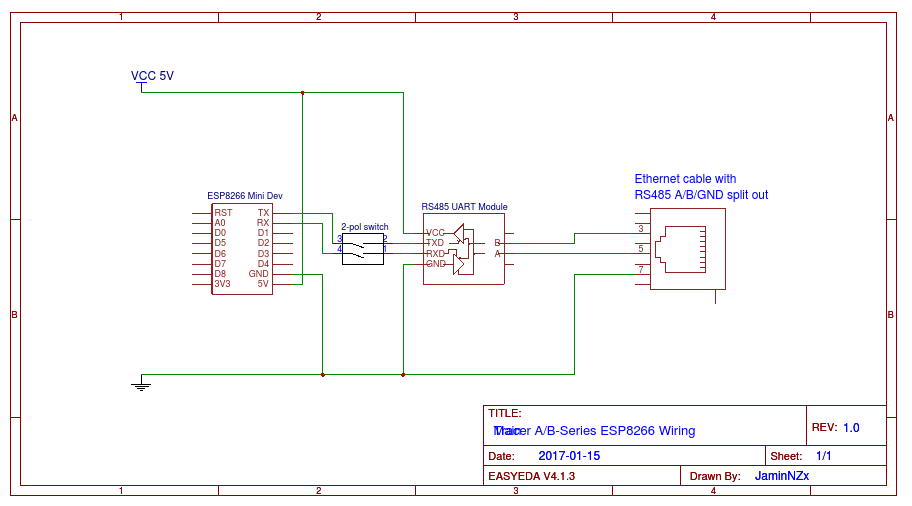

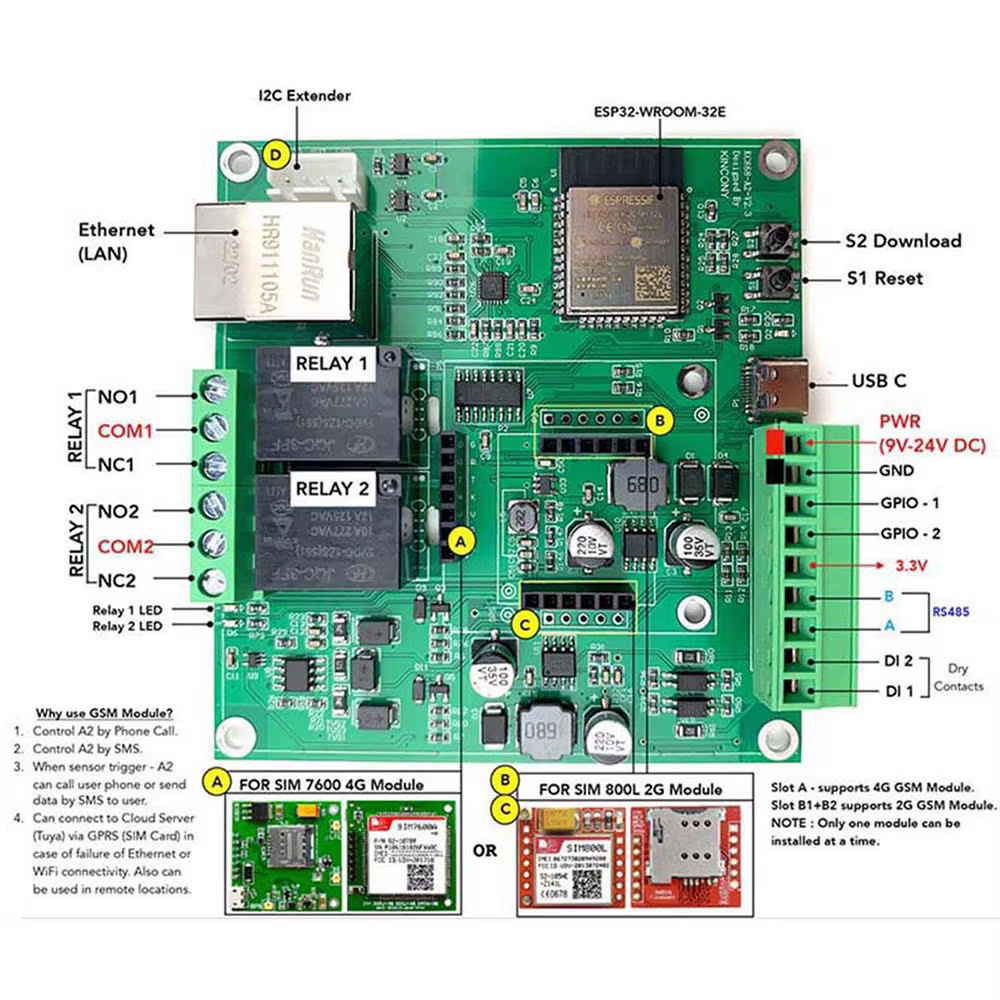

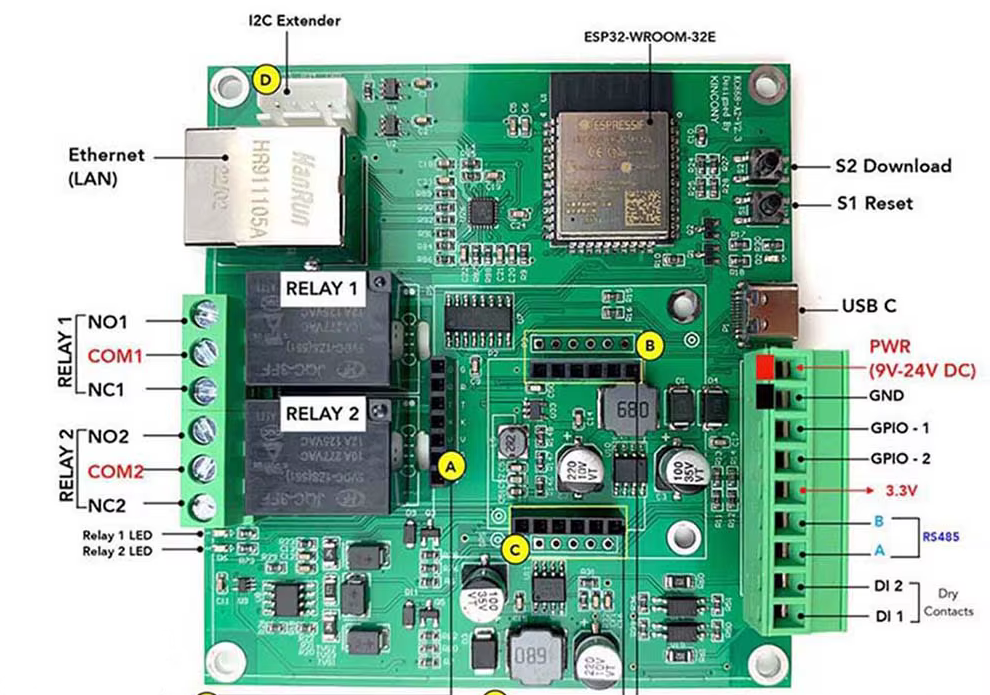

Vue d'ensemble	Port RS485	Port Ethernet

Documentation technique :

• KC868-A2 Schematic — schéma électronique complet de la carte
• Epever Modbus Protocol v2.5 — registres et protocole de communication du régulateur

Paramètres Modbus : esclave 1, 115200 bps, 8N1, RTU, half-duplex.

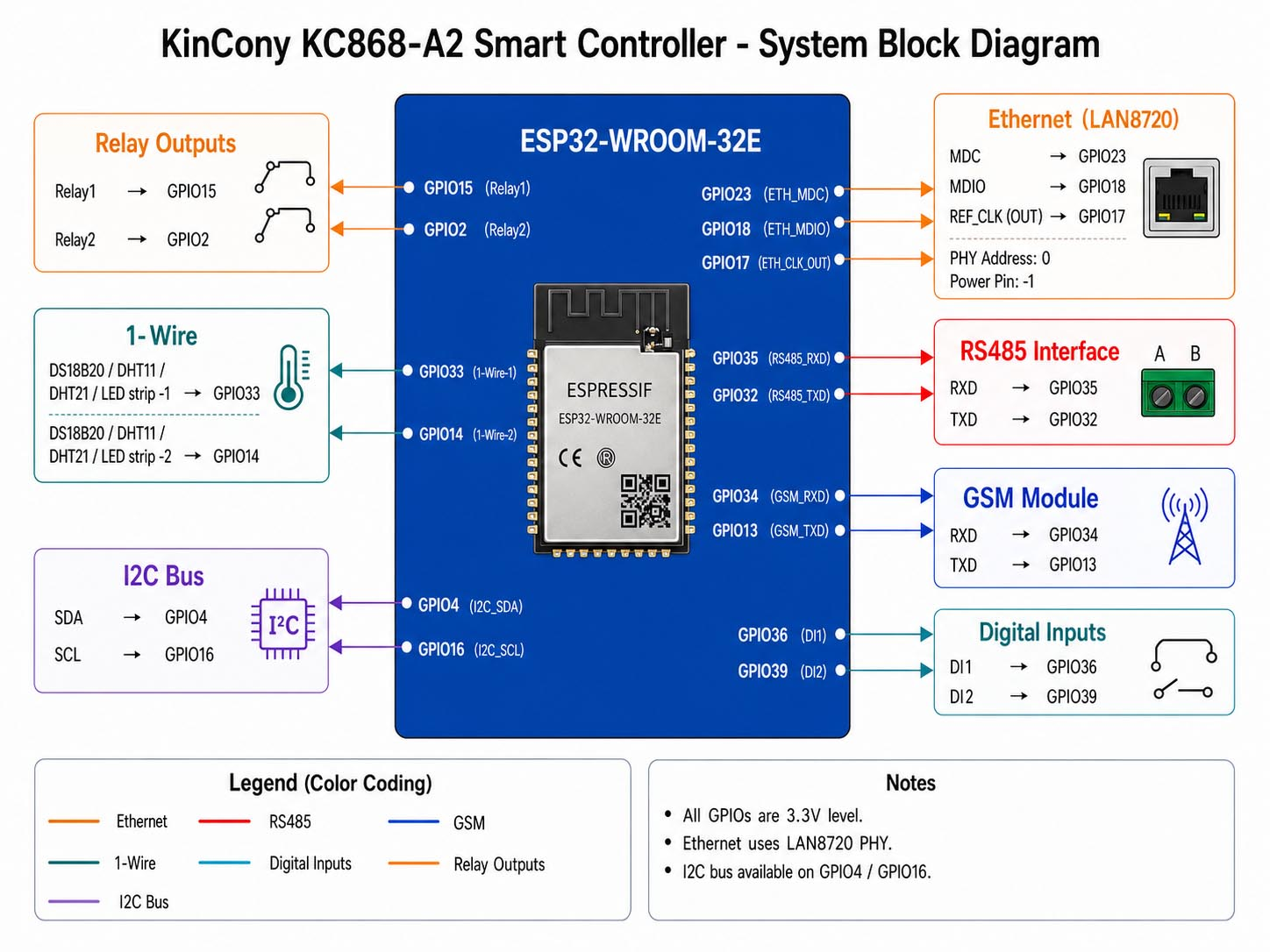

GPIO ESP32

Signal	Pin	Note
Relais 1	GPIO 15
Relais 2	GPIO 2	Pin de strapping boot — reste HIGH au démarrage
RS485 TX	GPIO 32
RS485 RX	GPIO 35	Input only
Entrée DI1	GPIO 36	Input only
Entrée DI2	GPIO 39	Input only

---

Fonctionnalités

Acquisition de données (Modbus RTU)

• Tension / courant / puissance panneau solaire (PV)
• Tension / courant / puissance sortie de charge (load)
• Tension, SOC (%), température et statut batterie
• Énergie générée/consommée (jour et total, kWh)
• Détection jour/nuit et horloge interne de l'Epever
• Fréquence de lecture configurable (mode jour / mode nuit)

Commande

• 2 relais commandés manuellement ou automatiquement
• 2 entrées numériques (DI1, DI2) — contacts secs
• État des relais sauvegardé en NVS (survit aux coupures)

Moteur de règles

Règles JSON stockées dans LittleFS. Chaque règle combine :

• Déclencheurs : ensoleillement (jour/nuit), état DI1/DI2
• Conditions : seuil batterie min/max, seuil PV min/max
• Action : relais ON/OFF avec délai optionnel et hystérésis

Interface web (mobile-first)

Accessible sur http://192.168.4.1 (AP) ou http://pv.local (mDNS) :

Onglet	Contenu
Dashboard	Relais, entrées, PV, batterie, load, énergie
Règles	Liste, ajout, activation/désactivation, suppression
Config	Relais manuels, noms, sleep, OTA, WiFi, WireGuard VPN
Historique	Graphes 4h (1 min) et 30h (5 min) exportables CSV
Config EPEVER	Lecture/écriture des 18 registres holding du régulateur
Debug	Journal série en mémoire

Réseau

• Mode AP permanent : kc868-a2 / soleil12 → 192.168.4.1
• Mode STA optionnel : connexion à un réseau WiFi existant (scan + NVS)
• Portail captif : iOS/Android/Windows ouvrent l'UI automatiquement
• mDNS : pv.local configurable depuis l'interface

VPN WireGuard (optionnel, désactivé par défaut)

Tunnel chiffré vers un serveur WireGuard distant.
Configuration complète depuis l'onglet Config — clés, endpoint, IP locale, keepalive.
Actif uniquement quand la STA WiFi est connectée ; l'accès local via AP reste toujours disponible.

Deep sleep

Mode économie d'énergie configurable : l'ESP32 se rendort entre les cycles de mesure la nuit (PV < seuil), se réveille périodiquement et évalue les règles.

OTA

Mise à jour firmware et filesystem via http://192.168.4.1/update (ElegantOTA).

---

Architecture logicielle

src/
├── main.cpp            — Init + boucle principale (non bloquante)
├── modbus_epever.cpp   — Lecture RS485 Modbus RTU (FC02/03/04/16), CRC manuel
├── epever_config.cpp   — Lecture/écriture des 18 registres holding de configuration
├── webserver.cpp       — Serveur HTTP async + 30+ routes REST
├── wifi_ap.cpp         — WiFi AP+STA, mDNS, portail captif, reconnexion auto
├── wireguard_vpn.cpp   — Tunnel WireGuard (optionnel)
├── rules.cpp           — Moteur de règles JSON
├── historique.cpp      — Historique RAM (hires 4h) + LittleFS (lores 30h)
├── sleep.cpp           — Deep sleep + restauration état relais
├── buttons.cpp         — Entrées numériques DI1/DI2 avec anti-rebond
├── ota.cpp             — ElegantOTA async
└── debug_log.cpp       — Journal en mémoire (ring buffer)

include/                — Headers correspondants + config.h + state.h

data/                   — Assets web (LittleFS)
├── index.html          — SPA 6 onglets
├── app.js              — Logique JS (~1100 lignes)
└── style.css           — Thème sombre mobile-first

Principe fondamental : aucun delay() ni boucle bloquante.
Tout le timing passe par millis(). Les lectures RS485 ont un timeout court ; en cas d'erreur, le dernier état valide est conservé.

API REST (sélection)

Méthode	Endpoint	Description
GET	/api/state	État système complet (JSON)
POST	/api/relay/1/on	Relais 1 ON
POST	/api/relay/1/toggle	Toggle + sauvegarde NVS
GET	/api/rules	Liste des règles
POST	/api/rules	Ajout de règle (JSON)
GET	/api/epever/config	Lecture config EPEVER depuis le régulateur
POST	/api/epever/config	Écriture config EPEVER
GET	/api/wifi/status	Statut AP + STA
GET	/api/wifi/scan	Scan réseaux disponibles
POST	/api/wifi/sta	Connexion à un réseau WiFi
GET	/api/mdns	Hostname mDNS courant
POST	/api/mdns	Modification hostname mDNS
GET	/api/wireguard	Config et statut WireGuard
POST	/api/wireguard	Sauvegarde config WireGuard
GET	/api/history/hires	Historique 4h (1 min/point)
GET	/api/history/csv	Export CSV (30h)
GET	/api/sleep	Config deep sleep
POST	/api/modbus	Intervalles de lecture Modbus

---

Bibliothèques utilisées

Bibliothèque	Version	Rôle
ArduinoJson	^7.0	Sérialisation JSON
AsyncTCP	git	TCP non bloquant
ESPAsyncWebServer	git	Serveur HTTP async
ElegantOTA	^3.1	OTA via navigateur
modbus-esp8266	^4.1	Modbus RTU (utilisé pour les fonctions bas niveau)
WireGuard-ESP32-Arduino	git	VPN WireGuard (kc868_a2 uniquement)

Intégrées dans le framework ESP32 Arduino : WiFi, DNSServer, ESPmDNS, Preferences (NVS), LittleFS.

---

Outils

• PlatformIO — build, flash, monitor
• Framework : Arduino pour ESP32 (espressif32)
• Filesystem : LittleFS

---

Build et flash

Prérequis

• PlatformIO Core ou PlatformIO IDE (VS Code)
• Câble USB pour le premier flash, WiFi pour les suivants (OTA)

Commandes

pio run                            # Compiler
pio run -e kc868_a2 --target upload       # Flasher par USB
pio run -e kc868_a2 --target uploadfs     # Flasher le filesystem (LittleFS)
pio run --target monitor           # Moniteur série 115200 bps
pio run -e qemu                    # Build émulateur (sans WireGuard ni WiFi)

OTA (après premier flash)

Ouvrir http://192.168.4.1/update (ou http://pv.local/update) :

1. Sélectionner Firmware → uploader .pio/build/kc868_a2/firmware.bin
2. Sélectionner Filesystem → uploader .pio/build/kc868_a2/littlefs.bin

---

Configuration

WiFi AP (compile-time)

Dans include/config.h :

#define WIFI_SSID     "kc868-a2"
#define WIFI_PASSWORD "soleil12"

WiFi STA (runtime)

Onglet Config → section Connexion WiFi → scanner, choisir le réseau, saisir le mot de passe.

Connexion WiFi STA + nom mDNS (runtime)

Onglet Config → section Connexion WiFi.

VPN WireGuard (runtime)

Onglet Config → section VPN WireGuard :

• Coller la clé privée de l'interface ESP32
• Coller la clé publique du serveur
• Renseigner l'endpoint (mon.domaine.org) et le port (51820)
• IP locale WireGuard (ex. 10.8.0.16)
• Keepalive recommandé : 25 s pour maintenir le NAT actif
• Activer et sauvegarder

Sécurité : les clés sont stockées dans la NVS flash de l'ESP32. Ne jamais committer le fichier .conf WireGuard dans git (il est dans .gitignore).

Exemple de fichier .conf (généré par wg-easy ou wg CLI)

[Interface]
PrivateKey = <clé privée ESP32 — générer avec : wg genkey>
Address = 10.8.0.x/24
MTU = 1420

[Peer]
PublicKey = <clé publique du serveur WireGuard>
PresharedKey = <optionnel — générer avec : wg genpsk>
AllowedIPs = 0.0.0.0/0
PersistentKeepalive = 25
Endpoint = mon.domaine.org:51820

Générer une paire de clés :

# Clé privée
wg genkey | tee privatekey

# Clé publique correspondante
cat privatekey | wg pubkey

# Clé pré-partagée (optionnel)
wg genpsk

Note : la bibliothèque WireGuard-ESP32-Arduino n'expose pas encore la PresharedKey dans son API Arduino. Le tunnel fonctionne sans PSK — configurer le peer serveur en conséquence ou attendre un patch de la lib.

Deep sleep

Onglet Config → Mode économie d'énergie : activer, régler l'intervalle de réveil et le seuil PV.

---

Registres Modbus lus

Registre	Données	Format
0x3100	Tension PV	U16 × 0.01 V
0x3101	Courant PV	U16 × 0.01 A
0x3104	Tension batterie	U16 × 0.01 V
0x3105	Courant batterie	S16 × 0.01 A
0x3106	Tension load	U16 × 0.01 V
0x3107	Courant load	U16 × 0.01 A
0x310C	Température batterie	S16 × 0.01 °C
0x311A	SOC batterie	U16 %
0x3201	Statut batterie	bitfield
0x3302	Énergie générée jour	U32 × 0.01 kWh
0x3304	Énergie générée total	U32 × 0.01 kWh
0x3306	Énergie consommée jour	U32 × 0.01 kWh
0x3308	Énergie consommée total	U32 × 0.01 kWh
0x200C	État jour/nuit	bitfield
0x9013	Horloge RTC	3 × U16

---

Résolution des problèmes RS485

La communication avec l'Epever a nécessité plusieurs corrections non documentées dans les projets existants. Ce résumé évite de retomber dans les mêmes pièges.

Problème 1 — Baudrate incorrect (bloquant)

L'Epever Tracer 4210N communique à 115 200 bps et non à 9 600 bps comme indiqué par défaut dans la plupart des bibliothèques et exemples en ligne. Aucune réponse RS485 n'est obtenue tant que le baudrate est incorrect.

Correction : #define MODBUS_BAUDRATE 115200 et une sonde de démarrage (probeRegistreBatterie()) qui tente 9 600 puis 115 200 et confirme la réponse par CRC.

Problème 2 — Bibliothèque ModbusRTU inadaptée

La bibliothèque modbus-esp8266 avec ses callbacks asynchrones gérait mal le timing half-duplex à 115 200 bds : trames corrompues, échos non consommés, timeouts aléatoires.

Correction : abandon du mode callback, passage en Serial2 direct avec CRC Modbus calculé manuellement. La bibliothèque reste uniquement pour initialiser l'UART (mb.begin() / mb.master()).

Problème 3 — Buffer RX pollué entre requêtes

Sans purge, les octets résiduels d'une réponse précédente (ou du bruit de ligne) polluaient la trame suivante et généraient des CRC invalides en cascade.

Correction : appel systématique de viderRx() avant chaque envoi — lit et journalise tous les octets présents dans le FIFO Serial2.

Problème 4 — Registres énergie mal adressés

La plupart des projets open source lisent l'énergie à partir de 0x3300. Le protocole Modbus v2.5 d'Epever indique que les compteurs kWh démarrent à 0x3302 (génération du jour) — décalage de 2 registres sur tous les offsets.

Problème 5 — Puissance charge sur 32 bits

Le registre 0x310E (puissance sortie load) est sur 32 bits (word L + word H en 0x310F). Une lecture 16 bits donnait des valeurs erronées dès que la puissance dépassait 655 W.

Problème 6 — Détection jour/nuit incohérente

Le registre FC02 0x200C retourne parfois Nuit alors que le panneau produit clairement (transition rapide matin/soir).

Correction : logique hybride — sun = !nuit_registre || pv > 2.0 V. Si le panneau produit plus de 2 V, on considère qu'il fait jour quel que soit le registre.

Tableau récapitulatif

Problème	Cause racine	Correction appliquée
Aucune réponse	Baudrate 9 600 au lieu de 115 200	MODBUS_BAUDRATE 115200 + sonde boot
Trames corrompues	Buffer RX non purgé	viderRx() avant chaque trame
Timeouts aléatoires	Lib asynchrone inadaptée	Serial2 direct + CRC manuel
Énergie kWh = 0	Base registre 0x3300 au lieu de 0x3302	Correction offsets (doc v2.5)
Puissance load erronée	Lecture 16 bits au lieu de 32 bits	(reg[3] << 16 | reg[2]) × 0.01
Soleil incohérent	FC02 seul, pas de fallback	Hybride : registre + tension PV

Le détail complet avec les extraits de code est dans debug_rs485.md.

---

TODO

Fonctionnalités

• Publication MQTT — envoi périodique de l'état système vers un broker MQTT (Home Assistant, Mosquitto…). Topics suggérés : solar/state, solar/relay/1, etc.
• Version firmware dans l'UI — afficher le numéro de version (défini dans config.h) sur le dashboard et dans l'en-tête de l'API /api/state
• Améliorations interface web — graphes plein écran, export PDF, notifications push navigateur (PWA), mode nuit/jour automatique de l'UI
• Support PSK WireGuard — la bibliothèque WireGuard-ESP32-Arduino n'expose pas encore la preshared key dans son API Arduino ; patcher la lib ou utiliser un fork qui le supporte
• Alertes — notification (email, webhook, MQTT) quand la batterie est basse, le RS485 déconnecté, ou un relais en défaut
• Gestion multi-règles avancée — priorité entre règles, règles avec plage horaire

Code / qualité

• Audit code mort — vérifier si modbus-esp8266 est encore utile (le code Modbus utilise du Serial2 raw + CRC manuel depuis la correction du RS485 ; les fonctions de la lib pourraient être inutilisées)
• backup/ — le dossier est un instantané manuel ; le supprimer du repo une fois que l'historique git remplit ce rôle
• Secrets compile-time — WIFI_PASSWORD et OTA_PASSWORD dans config.h en clair ; les déplacer dans un fichier secrets.h exclu du repo
• Tests unitaires — couvrir le moteur de règles et le décodage Modbus avec des tests PlatformIO (dossier test/)
• Emulateur QEMU — vérifier que le build qemu et les scripts Python du dossier emulator/ sont encore synchronisés avec l'état actuel du firmware

---

---

Ressources et liens utiles

Matériel — KC868-A2

Ressource	Lien
Page produit officielle	kincony.com — KC868-A2
Forum KinCony	forum.kincony.com
GitHub KinCony (officiel)	github.com/hzkincony
Profil ESPHome	devices.esphome.io — KC868-A2
Template Tasmota	templates.blakadder.com — KC868-A2
Scripts démo Arduino	github.com/playfultechnology/kincony

Matériel — Epever Tracer

Ressource	Lien
Documentation Modbus v2.5	MODBUS-Protocol-v25.pdf (inclus dans ce repo)
Documentation Tracer-AN Series	epever.com — Tracer-AN v1.0
Registres Modbus — discussion avancée	diysolarforum.com — Epever registers
Carte complète des registres (Python)	github.com/kasbert/epsolar-tracer
Intégration Home Assistant	community.home-assistant.io — Epever Modbus
Topics GitHub epever	github.com/topics/epever

Projets similaires (ESP32 + Epever + Modbus)

Projet	Description
Solar-Tracer-Blynk-V3	ESP32 + Epever RS485 → Blynk / Home Assistant / MQTT
Tracer-RS485-Modbus-Blynk-V2	ESP8266 + Epever RS485 → Blynk (version remaniée)
Tracer-RS485-Modbus-CustomAPI	ESP8266 + Epever RS485 → API personnalisée
EPSolar_Tracer	Plusieurs implémentations de communication avec les Tracer

WireGuard sur ESP32

Ressource	Lien
Bibliothèque utilisée	github.com/ciniml/WireGuard-ESP32-Arduino
Référence Arduino	arduino.cc — WireGuard-ESP32
Guide démarrage (DeepWiki)	deepwiki.com — Getting Started
Exemple avec interface web	github.com/andr13/ESP32-Web-WireGuard

Bibliothèques et outils

Ressource	Lien
PlatformIO	platformio.org
ESPAsyncWebServer	github.com/me-no-dev/ESPAsyncWebServer
ElegantOTA	github.com/ayushsharma82/ElegantOTA
ArduinoJson	arduinojson.org
modbus-esp8266	github.com/emelianov/modbus-esp8266

---

Licence

Usage personnel — aucune licence définie.
