# Quelques compléments indispensables
- [Quelques compléments indispensables](#quelques-compléments-indispensables)
- [Versatile Thermostat UI Card](#versatile-thermostat-ui-card)
- [Composant Scheduler !](#composant-scheduler-)
- [Courbes de régulattion avec Plotly](#courbes-de-régulattion-avec-plotly)
- [Les notification avec l'AappDaemon NOTIFIER](#les-notification-avec-laappdaemon-notifier)
- [Une très belle carte (merci @Jeffodilo)](#une-très-belle-carte-merci-jeffodilo)
## Versatile Thermostat UI Card
Une carte spéciale pour le Versatile Thermostat a été développée (sur la base du Better Thermostat). Elle est dispo ici [Versatile Thermostat UI Card](https://github.com/jmcollin78/versatile-thermostat-ui-card) et propose une vision moderne de tous les status du VTherm :
## Composant Scheduler !
Afin de profiter de toute la puissance du Versatile Thermostat, je vous invite à l'utiliser avec https://github.com/nielsfaber/scheduler-component
En effet, le composant scheduler propose une gestion de la base climatique sur les modes prédéfinis. Cette fonctionnalité a un intérêt limité avec le thermostat générique mais elle devient très puissante avec le Versatile Thermostat :
À partir d'ici, je suppose que vous avez installé Versatile Thermostat et Scheduler Component.
Dans Scheduler, ajoutez un planning :
Choisissez le groupe "climat", choisissez une (ou plusieurs) entité(s), sélectionnez "MAKE SCHEME" et cliquez sur suivant :
(il est possible de choisir "SET PRESET", mais je préfère utiliser "MAKE SCHEME")
Définissez votre schéma de mode et enregistrez :
Dans cet exemple, j'ai réglé le mode ECO pendant la nuit et le jour lorsqu'il n'y a personne à la maison BOOST le matin et CONFORT le soir.
J'espère que cet exemple vous aidera, n'hésitez pas à me faire part de vos retours !
## Courbes de régulattion avec Plotly
Vous pouvez obtenir une courbe comme celle présentée dans [some results](#some-results) avec une sorte de configuration de graphique Plotly uniquement en utilisant les attributs personnalisés du thermostat décrits [ici](#custom-attributes) :
Remplacez les valeurs entre [[ ]] par les votres.
```yaml
- type: custom:plotly-graph
entities:
- entity: '[[climate]]'
attribute: temperature
yaxis: y1
name: Consigne
- entity: '[[climate]]'
attribute: current_temperature
yaxis: y1
name: T°
- entity: '[[climate]]'
attribute: ema_temp
yaxis: y1
name: Ema
- entity: '[[climate]]'
attribute: on_percent
yaxis: y2
name: Power percent
fill: tozeroy
fillcolor: rgba(200, 10, 10, 0.3)
line:
color: rgba(200, 10, 10, 0.9)
- entity: '[[slope]]'
name: Slope
fill: tozeroy
yaxis: y9
fillcolor: rgba(100, 100, 100, 0.3)
line:
color: rgba(100, 100, 100, 0.9)
hours_to_show: 4
refresh_interval: 10
height: 800
config:
scrollZoom: true
layout:
margin:
r: 50
legend:
x: 0
'y': 1.2
groupclick: togglegroup
title:
side: top right
yaxis:
visible: true
position: 0
yaxis2:
visible: true
position: 0
fixedrange: true
range:
- 0
- 1
yaxis9:
visible: true
fixedrange: false
range:
- -2
- 2
position: 1
xaxis:
rangeselector:
'y': 1.1
x: 0.7
buttons:
- count: 1
step: hour
- count: 12
step: hour
- count: 1
step: day
- count: 7
step: day
```

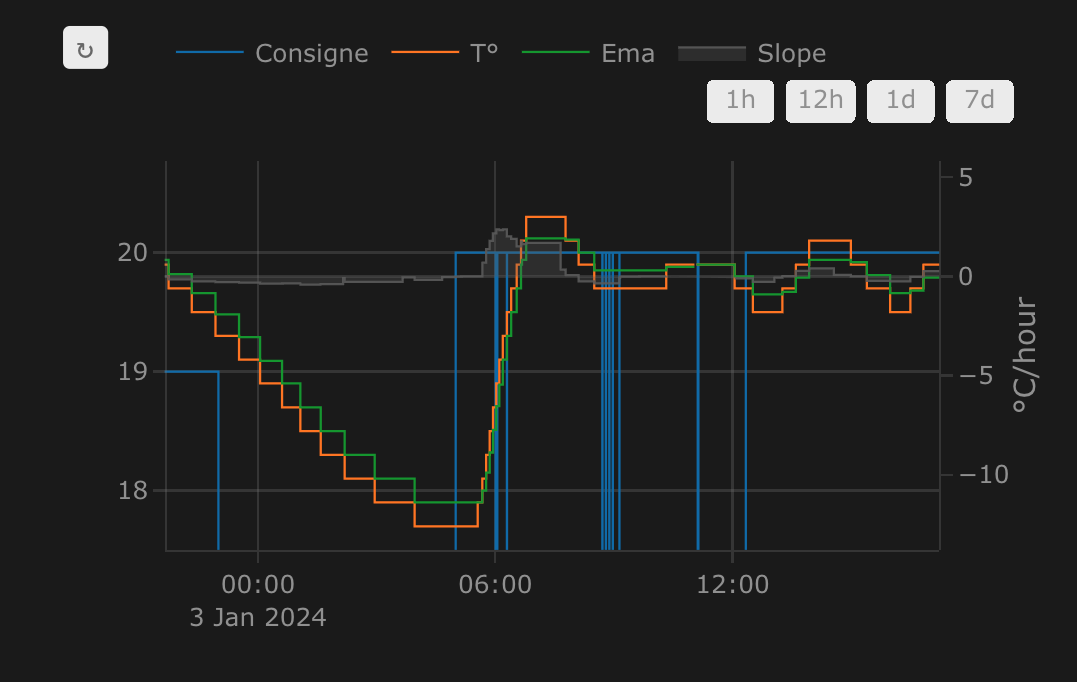

Exemple de courbes obtenues avec Plotly :
## Les notification avec l'AappDaemon NOTIFIER
Cette automatisation utilise l'excellente App Daemon nommée NOTIFIER développée par Horizon Domotique que vous trouverez en démonstration [ici](https://www.youtube.com/watch?v=chJylIK0ASo&ab_channel=HorizonDomotique) et le code est [ici](https://github.com/jlpouffier/home-assistant-config/blob/master/appdaemon/apps/notifier.py). Elle permet de notifier les utilisateurs du logement lorsqu'un des évènements touchant à la sécurité survient sur un des Versatile Thermostats.
C'est un excellent exemple de l'utilisation des notifications décrites ici [notification](#notifications).
```yaml
alias: Surveillance Mode Sécurité chauffage
description: Envoi une notification si un thermostat passe en mode sécurité ou power
trigger:
- platform: event
event_type: versatile_thermostat_security_event
id: versatile_thermostat_security_event
- platform: event
event_type: versatile_thermostat_power_event
id: versatile_thermostat_power_event
- platform: event
event_type: versatile_thermostat_temperature_event
id: versatile_thermostat_temperature_event
condition: []
action:
- choose:
- conditions:
- condition: trigger
id: versatile_thermostat_security_event
sequence:
- event: NOTIFIER
event_data:
action: send_to_jmc
title: >-
Radiateur {{ trigger.event.data.name }} - {{
trigger.event.data.type }} Sécurité
message: >-
Le radiateur {{ trigger.event.data.name }} est passé en {{
trigger.event.data.type }} sécurité car le thermomètre ne répond
plus.\n{{ trigger.event.data }}
callback:
- title: Stopper chauffage
event: stopper_chauffage
image_url: /media/local/alerte-securite.jpg
click_url: /lovelace-chauffage/4
icon: mdi:radiator-off
tag: radiateur_security_alerte
persistent: true
- conditions:
- condition: trigger
id: versatile_thermostat_power_event
sequence:
- event: NOTIFIER
event_data:
action: send_to_jmc
title: >-
Radiateur {{ trigger.event.data.name }} - {{
trigger.event.data.type }} Délestage
message: >-
Le radiateur {{ trigger.event.data.name }} est passé en {{
trigger.event.data.type }} délestage car la puissance max est
dépassée.\n{{ trigger.event.data }}
callback:
- title: Stopper chauffage
event: stopper_chauffage
image_url: /media/local/alerte-delestage.jpg
click_url: /lovelace-chauffage/4
icon: mdi:radiator-off
tag: radiateur_power_alerte
persistent: true
- conditions:
- condition: trigger
id: versatile_thermostat_temperature_event
sequence:
- event: NOTIFIER
event_data:
action: send_to_jmc
title: >-
Le thermomètre du radiateur {{ trigger.event.data.name }} ne
répond plus
message: >-
Le thermomètre du radiateur {{ trigger.event.data.name }} ne
répond plus depuis longtemps.\n{{ trigger.event.data }}
image_url: /media/local/thermometre-alerte.jpg
click_url: /lovelace-chauffage/4
icon: mdi:radiator-disabled
tag: radiateur_thermometre_alerte
persistent: true
mode: queued
max: 30
```
## Une très belle carte (merci @Jeffodilo)

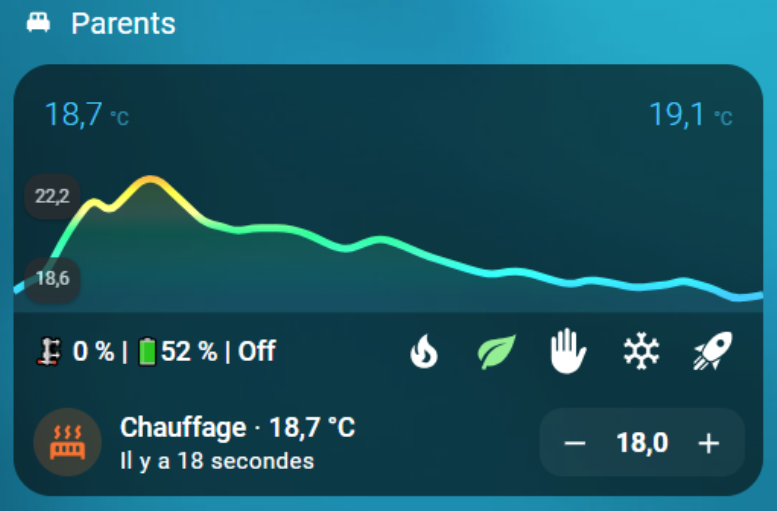

@Jeffodilo a réalisé et partagé le code d'une très belle carte adaptée au TRV :
Cette carte n’utilise pas card_mod, elle utilise les cartes custom assez courante suivantes
On garde une partie de l’interface UI, sauf pour l’horizontale de la 2ème ligne
- custom:vertical-stack-in-card
- custom:stack-in-card
- custom:mini-graph-card
- custom:mushroom-template-card
- custom:button-card
L'original est ici (En Français): [forum HACF](https://forum.hacf.fr/t/carte-mise-en-forme-vanne-avec-thermostant-versatile/56132)
Evidemment, vous devez l'adapter à votre code.
Le code:
```yaml
type: vertical-stack
cards:
- type: heading
icon: mdi:bed-double
heading: Parents
heading_style: title
- type: custom:vertical-stack-in-card
cards:
- type: custom:mini-graph-card
entities:
- entity: sensor.sonde_parents_temperature
name: Température
state_adaptive_color: true
- entity: climate.valve_parents
name: Temp
attribute: current_temperature
unit: °C
state_adaptive_color: true
show_graph: false
show_state: true
hour24: true
hours_to_show: 24
points_per_hour: 2
font_size: 50
show:
name: false
icon: false
legend: false
labels: true
extrema: false
color_thresholds:
- color: "#33ccff"
value: 19
- color: "#00ffff"
value: 19.5
- color: "#33ffcc"
value: 20
- color: "#00ff99"
value: 20.5
- color: "#ffff99"
value: 21
- color: "#ffff33"
value: 21.5
- color: "#ff9933"
value: 22
- color: "#cc6633"
value: 24
- color: "#ff6000"
value: 26
- type: custom:stack-in-card
mode: horizontal
cards:
- type: custom:mushroom-template-card
secondary: ""
layout: horizontal
tap_action:
action: more-info
entity: sensor.sonde_parents_temperature
fill_container: false
multiline_secondary: false
primary: >-
{% if is_state_attr('climate.versatile_parents','hvac_action',
'idle') %}
🗜️ {{ states('number.valve_parents_valve_opening_degree', with_unit=True,)}} |🔋{{ states('sensor.valve_parents_battery') }} % | Inactif
{% elif is_state_attr('climate.versatile_parents','hvac_action',
'heating') %}
🗜️ {{ states('number.valve_parents_valve_opening_degree', with_unit=True,)}} |🔋{{ states('sensor.valve_parents_battery') }} % | Chauffe
{% else %} 🗜️ {{
states('number.valve_parents_valve_opening_degree',
with_unit=True,)}} | 🔋{{ states('sensor.valve_parents_battery')
}} % | Off {% endif %}
icon: ""
- type: horizontal-stack
cards:
- type: custom:button-card
name: Conf.
entity: climate.versatile_parents
show_state: false
show_icon: true
show_name: false
icon: mdi:fire
size: 80%
styles:
icon:
- color: |
[[[
if (states['climate.versatile_parents']) {
if (states['climate.versatile_parents'].attributes.preset_mode == 'comfort')
return 'darkorange';
else
return 'white'; }
]]]
name:
- color: white
- font-size: 60%
card:
- height: 40px
- width: 30px
tap_action:
action: perform-action
perform_action: climate.set_preset_mode
target:
entity_id:
- climate.versatile_parents
data:
preset_mode: comfort
- type: custom:button-card
name: Eco
entity: climate.versatile_parents
show_state: false
show_icon: true
show_name: false
icon: mdi:leaf
size: 80%
styles:
icon:
- color: |
[[[
if (states['climate.versatile_parents']) {
if (states['climate.versatile_parents'].attributes.preset_mode == 'eco')
return 'lightgreen';
else
return 'white'; }
]]]
name:
- color: white
- font-size: 60%
card:
- height: 40px
- width: 30px
tap_action:
action: perform-action
perform_action: climate.set_preset_mode
target:
entity_id:
- climate.versatile_parents
data:
preset_mode: eco
- type: custom:button-card
name: Manu
entity: climate.versatile_parents
show_state: false
show_icon: true
show_name: false
icon: mdi:hand-back-left
size: 80%
styles:
icon:
- color: |
[[[
if (states['climate.versatile_parents']) {
if (states['climate.versatile_parents'].attributes.preset_mode == 'none')
return 'indianred';
else
return 'white'; }
]]]
name:
- color: white
- font-size: 60%
card:
- height: 40px
- width: 30px
tap_action:
action: perform-action
perform_action: climate.set_preset_mode
target:
entity_id:
- climate.versatile_parents
data:
preset_mode: none
- type: custom:button-card
name: Abs.
entity: climate.versatile_parents
show_state: false
show_icon: true
show_name: false
icon: mdi:snowflake
size: 80%
styles:
icon:
- color: |
[[[
if (states['climate.versatile_parents']) {
if (states['climate.versatile_parents'].attributes.preset_mode == 'frost')
return 'skyblue';
else
return 'white'; }
]]]
name:
- color: white
- font-size: 60%
card:
- height: 40px
- width: 30px
tap_action:
action: perform-action
perform_action: climate.set_preset_mode
target:
entity_id:
- climate.versatile_parents
data:
preset_mode: frost
- type: custom:button-card
name: Boost
entity: climate.versatile_parents
show_state: false
show_icon: true
show_name: false
icon: mdi:rocket-launch
size: 80%
styles:
icon:
- color: |
[[[
if (states['climate.versatile_parents']) {
if (states['climate.versatile_parents'].attributes.preset_mode == 'boost')
return 'red';
else
return 'white'; }
]]]
name:
- color: white
- font-size: 60%
card:
- height: 40px
- width: 30px
tap_action:
action: perform-action
perform_action: climate.set_preset_mode
target:
entity_id:
- climate.versatile_parents
data:
preset_mode: boost
- type: custom:mushroom-climate-card
entity: climate.versatile_parents
show_temperature_control: true
hvac_modes: []
tap_action:
action: more-info
primary_info: state
icon: mdi:radiator
secondary_info: last-updated
fill_container: false
layout: horizontal
```
